Route B 韌體燒錄

事前準備

硬體

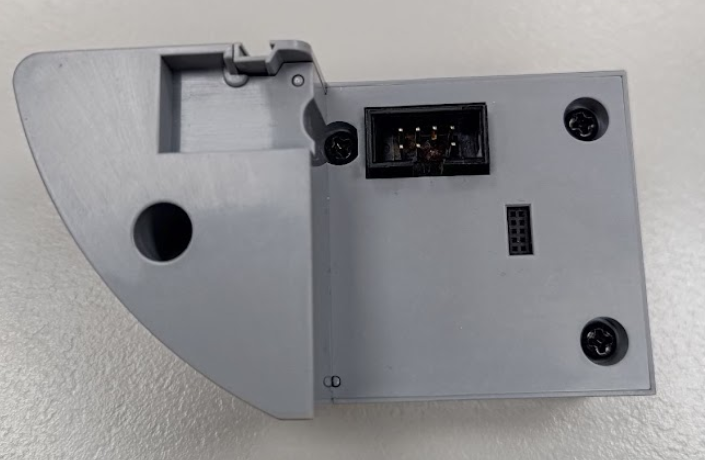

  • Route B

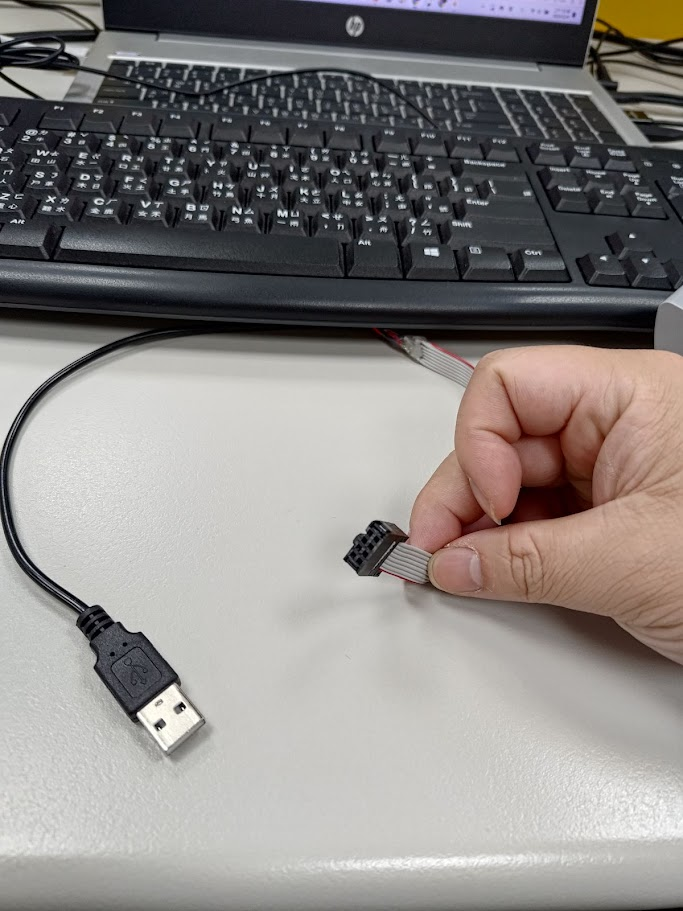

  • 電源線（一端USB、一端8PIN端子母座）

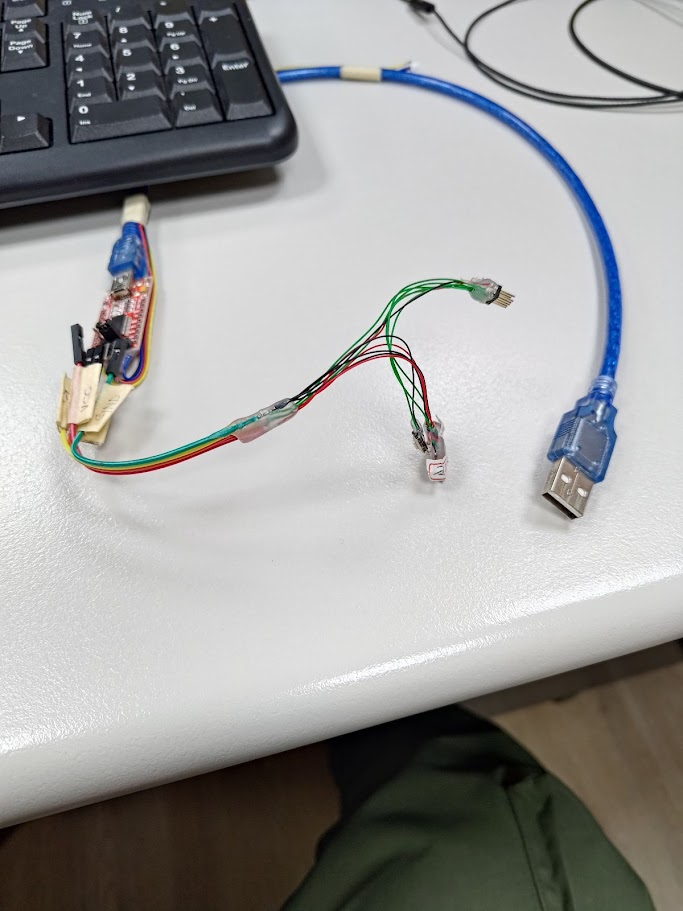

  • 治具


軟體

操作步驟

Step 1

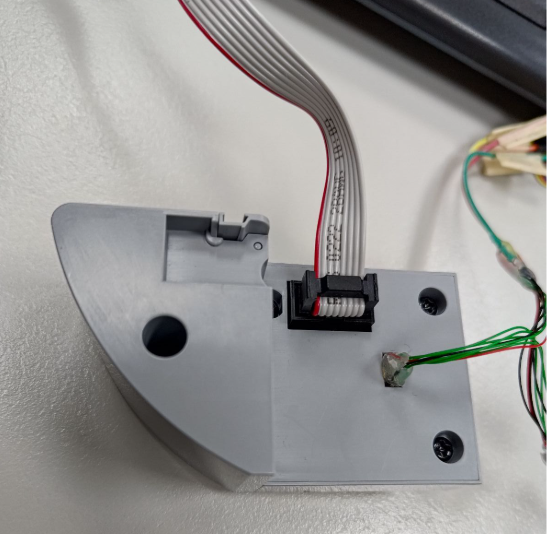

  • 電源線（左線）接上電腦及 Route B

  • 治具（右線）接上電腦及 Route B
    [注意] 治具黑色/紅色側在內側


Step 2

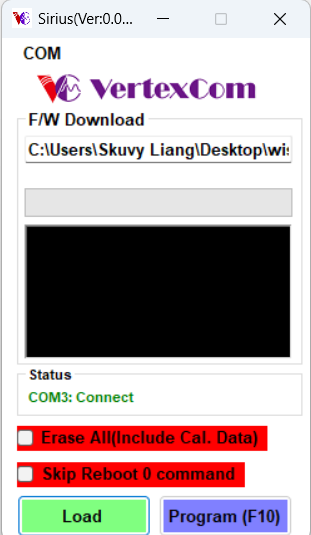

  • 打開燒錄軟體「VertexCom_UART_DownloadTool_Sirius」

  • 選擇 COM Port 後，點選 Connect

  • 按下 Load

Com可以透過裝置管理員確認

Step 3

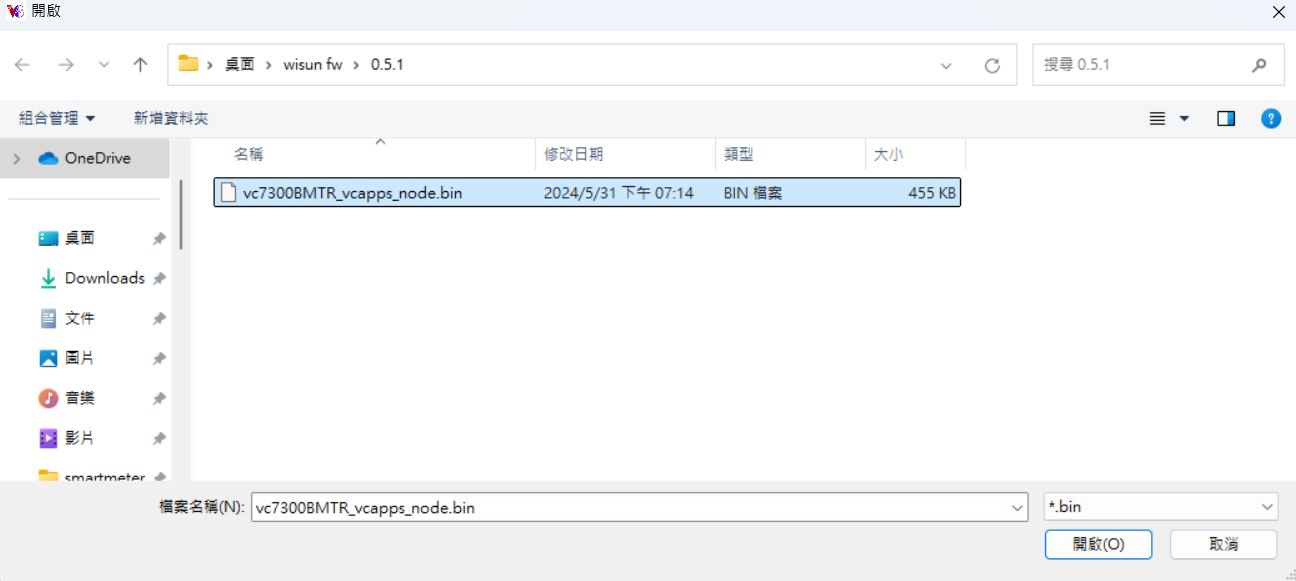

選擇 Route B 韌體 bin 檔並開啟


Step 4

  • 按下 Program 進行燒錄

  • 燒錄完成後關閉軟體
    或
    點選左上角Com->Setting->Disconnect

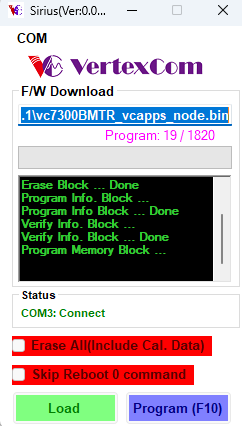

燒錄中

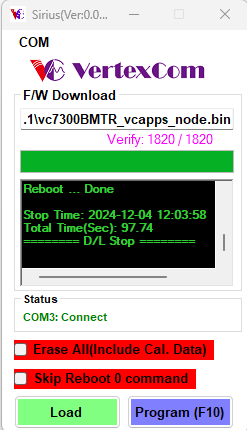

完成燒錄
