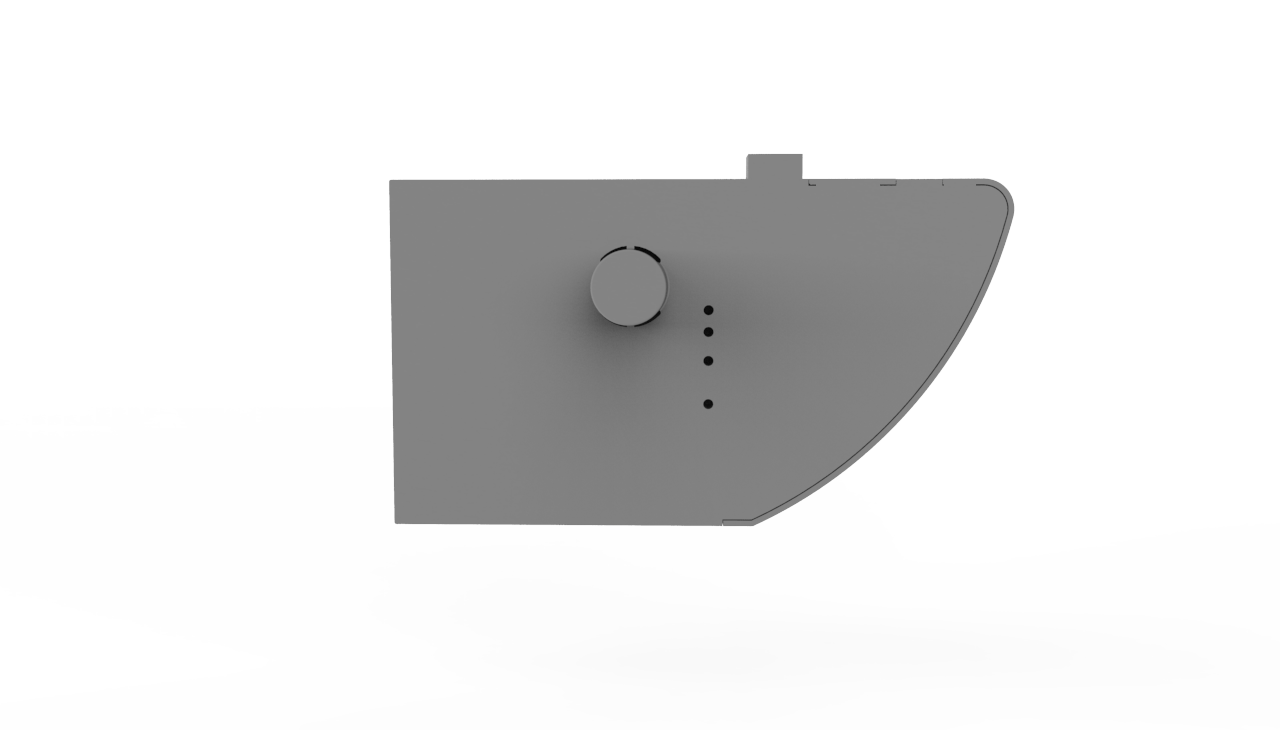

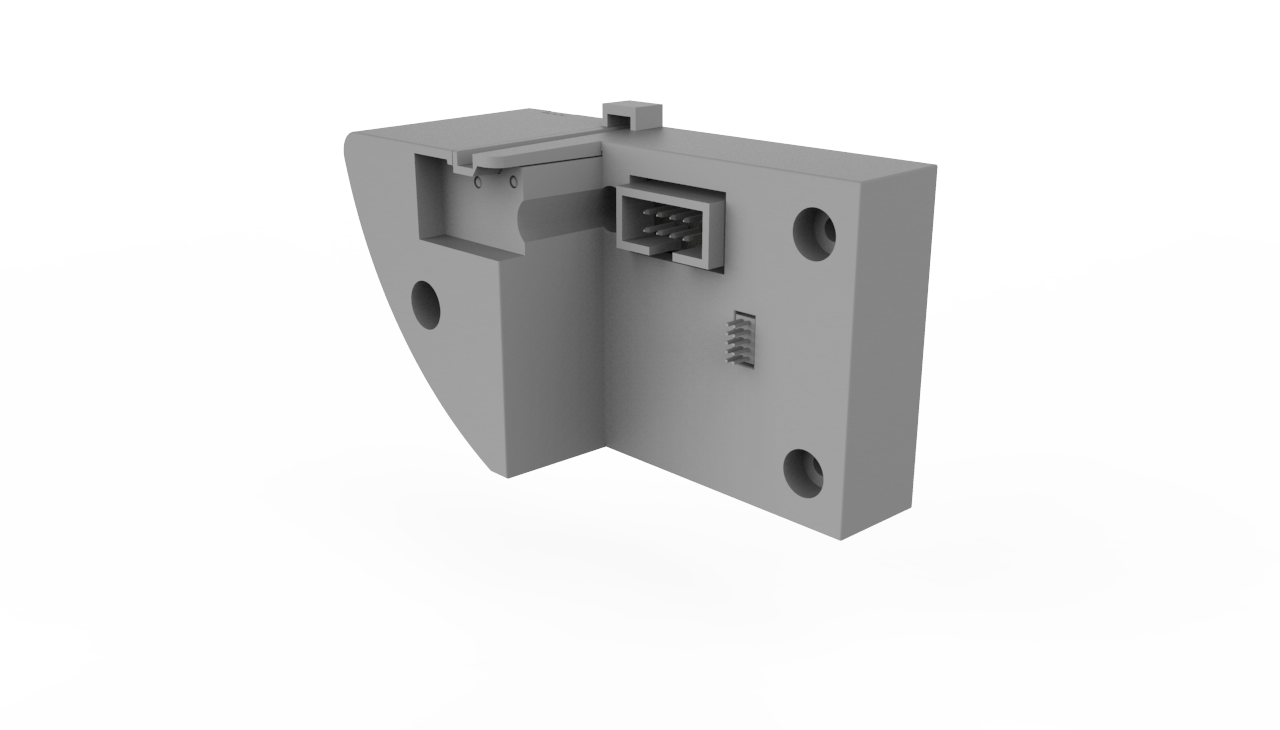

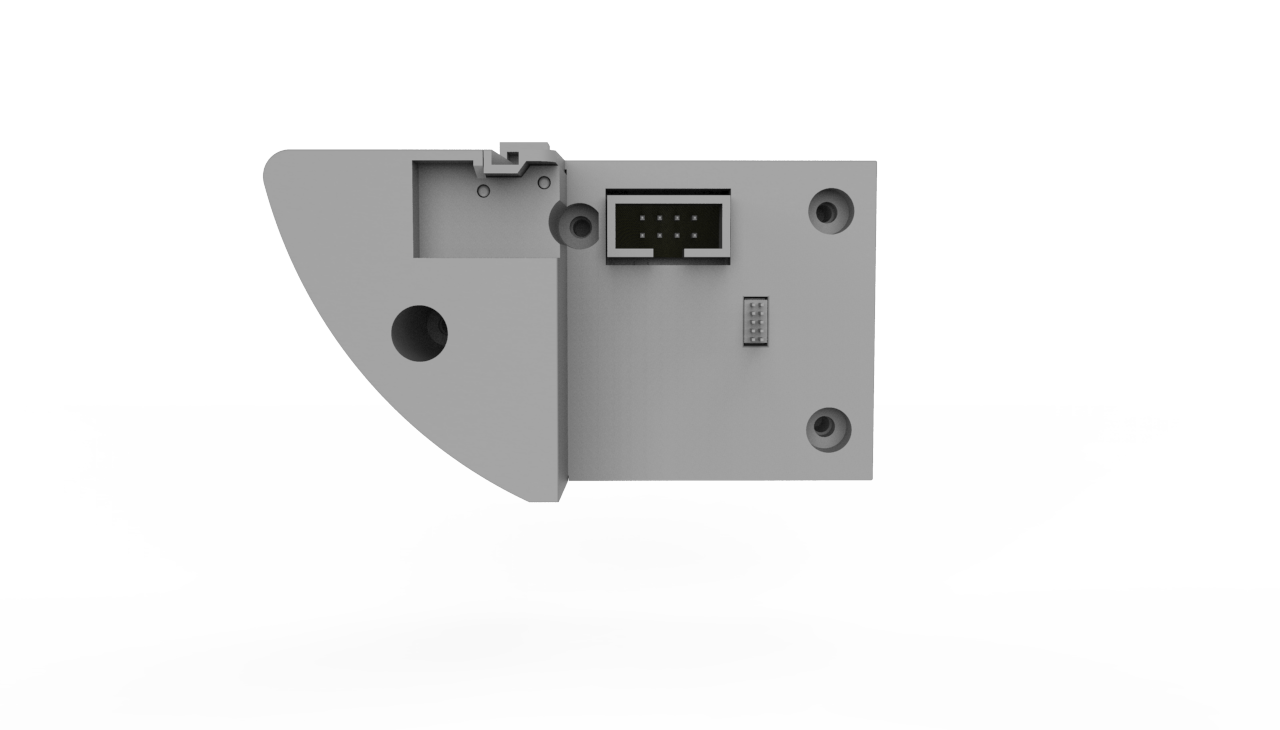

產品圖
簡介
Route B 可透過無限 Wi-SUN 路徑獲取每 1~10秒一筆的電力數據，相較於電力公司，取得更精確且即時的電力資料。並可搭配能源閘道器，提供客戶不同場域的能源數據上雲服務。
結合能源管理系統，整合不同場域發、用、儲裝置數據，進行電力調度。可應用於淨零號能住宅、智慧家居能源整合服務、企業場域能源管理及 VPP 虛擬電廠、Demand Response 需量反應等新能源應用場景。
Highlights
-
台電認證 HEMS 服務
-
符合國家低壓 AMI 規範之智慧電表通訊模組規格
-
99.39% Wi-SUN 抄表成功率
規格
符合國家低壓 AMI 規範之智慧電表通訊模組規格
安裝於模組化智慧電表內，即可輕鬆取得精準電力數據
|
型號 |
ND AMI-FAN Module |
|---|---|
|
MCU |
ARM Cortex-M3 |
|
Wi-SUN |
VC7300BU |
|
消耗功率 |
800mW (Max) |
|
電源輸入 |
DC 5V (+-5%) |
|
LED |
Mono-Color (Green) LED x 3 |
|
操作溫度 |
-20℃~70℃ |
|
存儲溫度 |
-20℃~70℃ |
|
濕度 |
20%~80% (非凝結) |
|
尺寸 |
85.4 x 51.4 x 43 mm |
|
產品重量 |
45g |
|
認證 |
NCC |
|
保固 |
1年 |
LED 燈號說明
|
狀態 |
PWR
|
LINK
|
DATA
|
說明 |
備註 |
||
|---|---|---|---|---|---|---|---|
|
1 |
模組啟動 |
閃爍（1秒亮滅） |
- |
- |
啟動並開始執行電表檢驗 |
|
|
|
2 |
檢驗進行中 |
- |
- |
閃爍（500 毫秒亮滅） |
每2秒對電表發送 SNRM，確認電表是否有回應 |
||
|
3 |
|
檢驗失敗
|
- |
閃爍 （150 毫秒亮滅） |
閃爍（150 毫秒亮滅） |
暫停檢驗，等待 20 秒後重新開始檢驗 |
|
|
4 |
檢驗成功
|
- |
- |
滅燈 |
檢驗完成 |
|
|
|
5 |
資料傳輸中 |
- |
- |
閃爍（1秒亮滅） |
資料傳輸進行中 |
|
|
|
6 |
B-route 模組
|
- |
恆亮 |
- |
組網連線成功 |
|
|
