Modbus 裝置的關聯方式

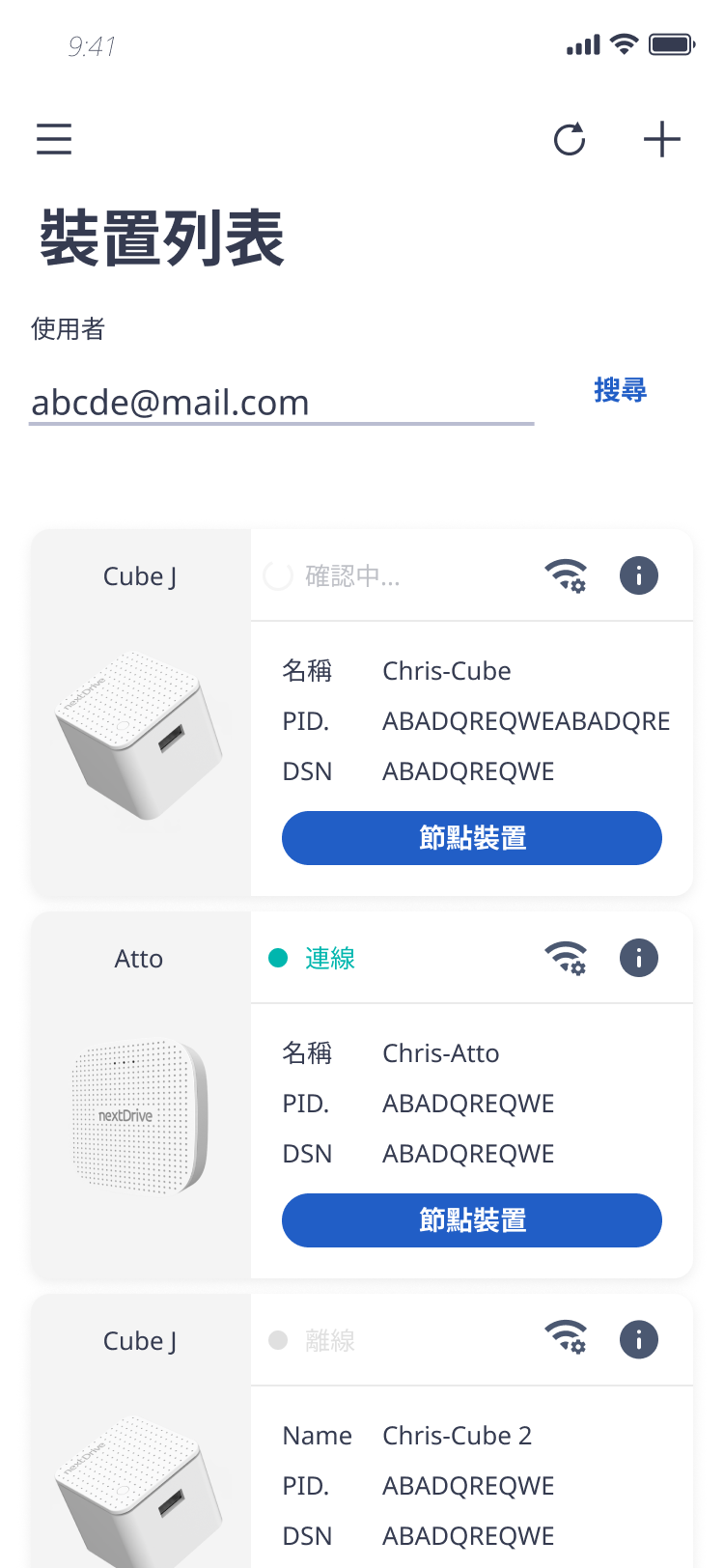

  1. 從「裝置列表」頁面中點擊「Atto」或「EDGE」卡片上的「節點裝置列表」，進入「節點裝置列表」頁面。

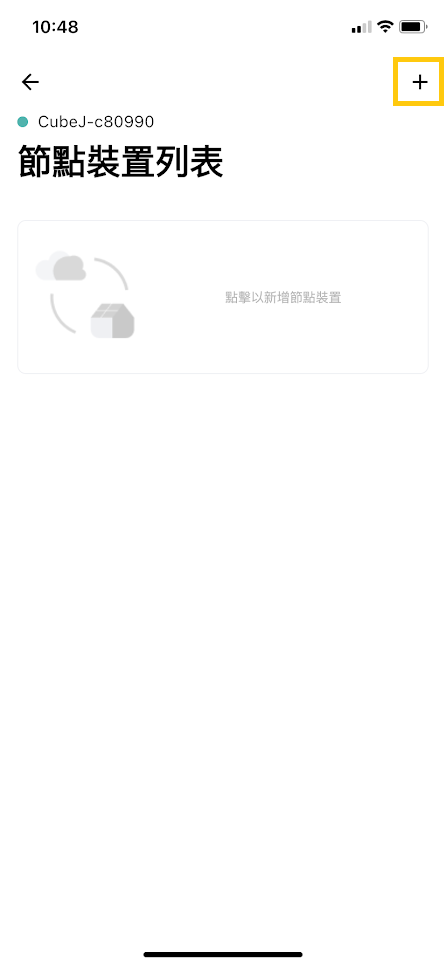

    點擊右上角的「+」符號，進入新增裝置的流程。



新增node device.png

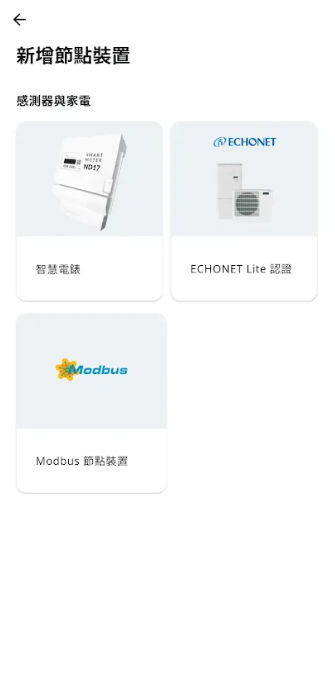

  1. 點擊「Modbus 節點裝置」的卡片，準備進行關聯。

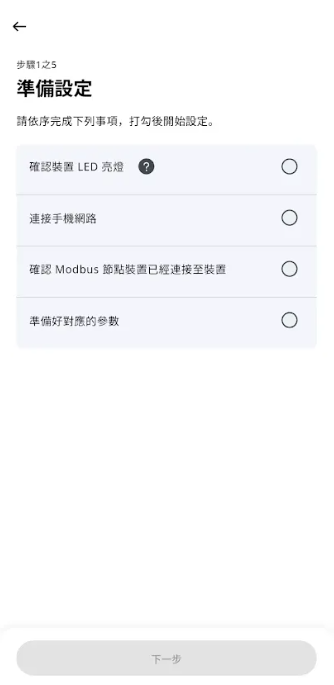

  1. 確認並逐一勾選準備項目。

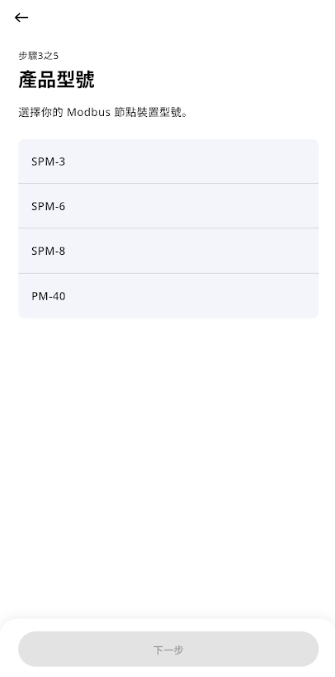

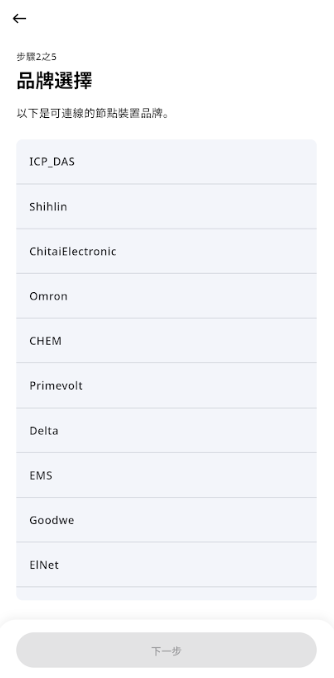

  1. 依序選擇 TP 裝置的品牌、產品型號

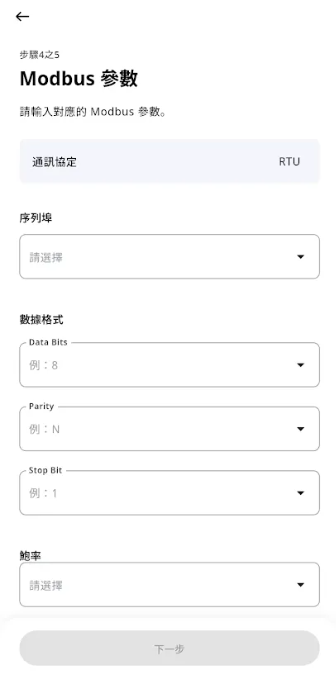

  1. 依據 TP 裝置的通訊協定、使用手冊建議，設定裝置關聯所需參數

Modbus RTU 需求參數

  • 序列埠

  • Data Bits

  • Parity

  • Stop Bit

  • 鮑率（Baud Rate）

  • Modbus ID

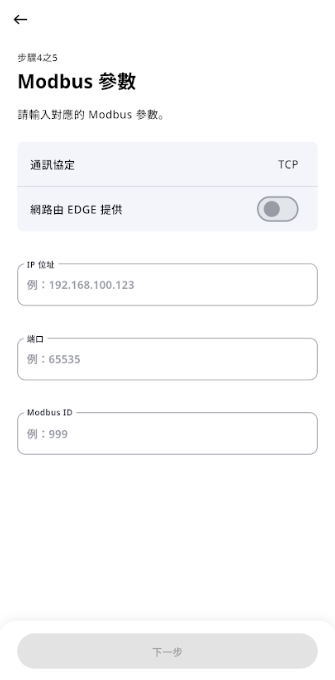

Modbus TCP/IP 需求參數

  • IP 位址

  • 端口

  • Modbus ID
