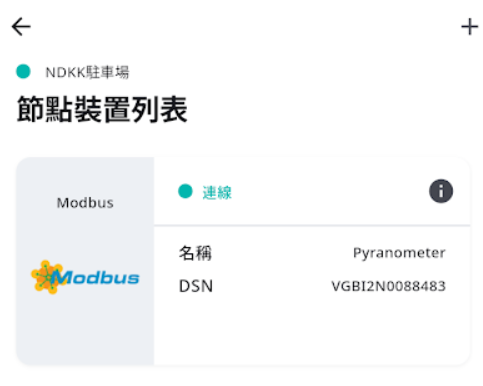

節點裝置列表將以卡片方式，顯示 可連網裝置 下關聯的 節點裝置 清單，節點裝置卡片資訊包含：
-
閘道器裝置名稱及連線狀態
-
綠：Online
-
紅：Offline
-
-
節點裝置連線狀態
-
綠：連線
-
紅：離線
-
-
裝置概要
-
名稱
-
DSN（Device Serial Number）
-
-
裝置詳細資訊
分為共通項目、通訊協定特殊項目兩類資訊。詳見下表說明。
裝置詳細資訊如下：
-
共通項目
|
編號 |
項目 |
內容 |
|
1 |
節點裝置名稱 |
使用者所設定的裝置名稱 |
|
2 |
狀態 |
該裝置的連線狀態 |
|
3 |
品牌 |
該裝置的品牌；若無相關資訊，則以「--」顯示 |
|
4 |
DSN |
該裝置在 NextDrive 系統中的唯一識別碼（Device Serial Number） |
|
5 |
型號 |
該裝置的硬體型號 |
|
6 |
韌體SKU |
該裝置所安裝的韌體SKU；若無相關資訊，則以「--」顯示 |
|
7 |
韌體版本 |
該裝置的韌體版本；若無相關資訊，則以「--」顯示 |
|
8 |
移除裝置 |
從使用者的裝置列表中，移除該個節點裝置 |
-
通信協定特殊項目
DLMS－台灣智慧電表（FAN 架構）
|
編號 |
項目 |
內容 |
|
1 |
DLMS 類型 |
該裝置的DLMS 通訊協定類型 |
|
2 |
表號 |
該裝置的表號 |
|
3 |
倍率 |
該裝置的倍比器倍率 |
|
4 |
Mac Address |
安裝於該裝置內 Route B 模組的 Mac Address |
|
5 |
組網 |
安裝於該裝置內 Route B 模組的組網資訊 |
|
6 |
韌體SKU |
該裝置所安裝的韌體SKU；若無相關資訊，則以「--」顯示 |
Modbus RTU
|
編號 |
項目 |
內容 |
|
1 |
通訊協定 |
該裝置的 Modbus 通訊協定 |
|
2 |
Serial Port |
該裝置的 Serial Port |
|
3 |
Terminal Settings |
該裝置的 Terminal Settings |
|
4 |
Baud Rate |
該裝置的 Baud Rate |
|
5 |
Modbus ID |
該裝置的 Modbus ID |
Modbus TCP/IP
|
編號 |
項目 |
內容 |
|
1 |
通訊協定 |
該裝置的 Modbus 通訊協定 |
|
2 |
IP address |
該裝置的 IP address |
|
3 |
Port |
該裝置的 Port |
|
5 |
Modbus ID |
該裝置的 Modbus ID |
ECHONET Lite－日本智慧電表
|
編號 |
項目 |
內容 |
|
1 |
Route B ID |
該裝置 Route B 服務的 ID 資訊 |
|
2 |
Password |
該裝置 Route B 服務的密碼資訊 |
ECHONET Lite－其他能源裝置
|
編號 |
項目 |
內容 |
|
1 |
Manufacturer Code |
該裝置的 Manufacturer Code |
|
2 |
Product Code |
該裝置的 Product Code |
其他自定義通訊協定－表後表
|
編號 |
項目 |
內容 |
|
1 |
表號 |
該裝置的表號 |
